Manifolds

¿Qué es un manifold?

Un manifold es un componente que conecta varios conductos en un único punto central para distribuir o recoger fluidos, gases o aire. En lugar de un entramado de tubos, racores y uniones, todo el recorrido queda integrado dentro de una sola pieza.

El resultado es un sistema más compacto, ordenado y fácil de montar, en el que cada canal tiene la sección, el recorrido y la conexión que pide la aplicación.

En Mecyplastec fabricamos manifolds mecanizados en plástico técnico a partir de su plano o de una pieza de muestra.

Aplicaciones de los manifolds

Los manifolds están presentes en sectores muy distintos. Diseñamos el material y la geometría según el fluido, la presión de trabajo y el entorno:

  • Ingeniería y maquinaria: distribución de aire, agua y fluidos en sistemas neumáticos e hidráulicos, con alojamientos para válvulas, sensores y racores.
  • Equipos médicos: reparto controlado de gases y fluidos en respiradores, sistemas de infusión y equipos de diagnóstico.
  • Dispositivos microfluídicos: placas y chips con canales de pequeña sección para trabajar con volúmenes mínimos de líquido en laboratorio y biomedicina.

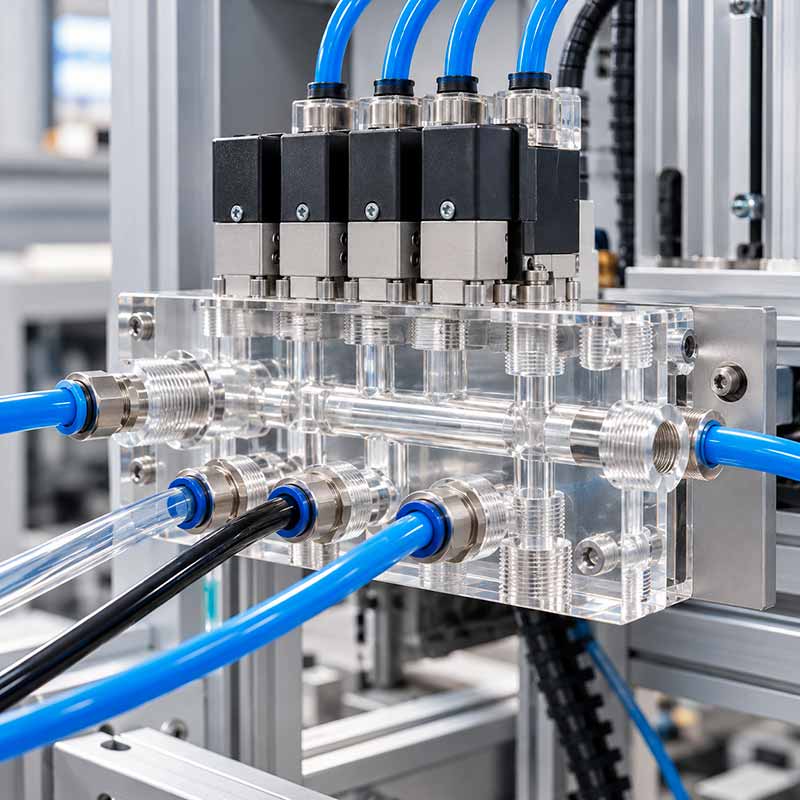

Manifold neumático de plástico técnico con válvulas montadas

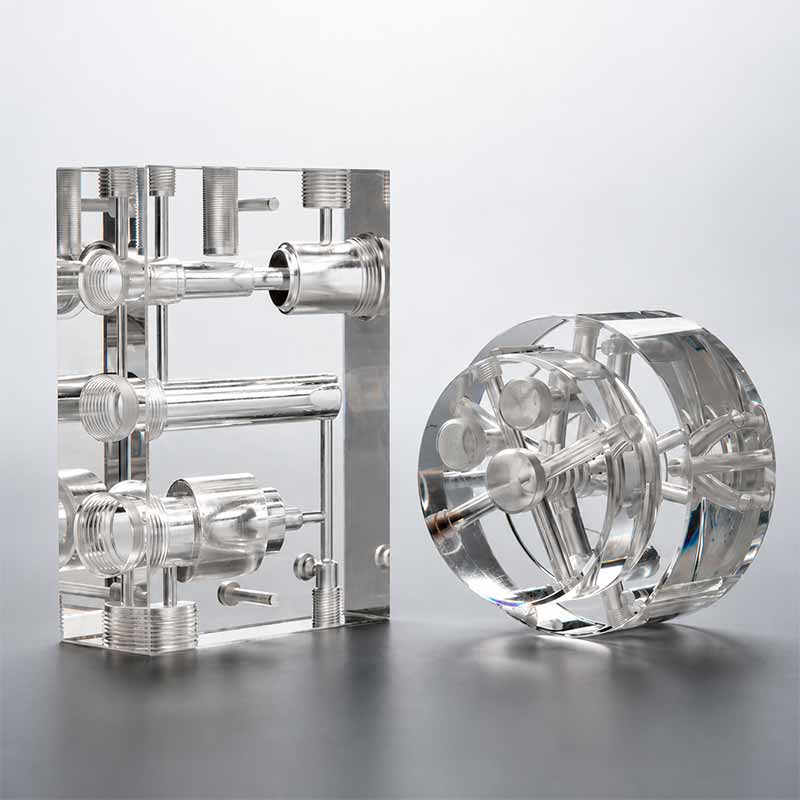

Manifold transparente de metacrilato con canales visibles e insertos roscados

Ventajas de un manifold en plástico técnico

  • Montaje sencillo: un solo bloque sustituye tubos, racores y uniones.
  • Visualización del sistema: en metacrilato o policarbonato los canales quedan a la vista y el técnico comprueba el recorrido sin desmontar.
  • Ligereza: gran reducción de peso frente a los bloques metálicos equivalentes.
  • Resistencia química a medida: elegimos el plástico según el fluido con el que va a trabajar.
  • Identificación grabada: marcamos en la pieza cada puerto, la referencia o la fecha de fabricación.
  • Roscas robustas: insertos de latón o acero inoxidable en las conexiones roscadas pequeñas.

Materiales para manifolds

Le asesoramos en la elección según presión, temperatura, compatibilidad química y necesidad de transparencia:

  • Metacrilato (PMMA): excelente transparencia y acabado pulido. La opción más versátil.
  • Policarbonato (PC): transparente y con una resistencia al impacto muy elevada.
  • Polisulfona (PSU): estabilidad dimensional y buen comportamiento a temperatura.
  • Polieterimida (PEI · Ultem): alta resistencia mecánica y térmica para equipos médicos y de laboratorio.
  • PEEK: máximo rendimiento frente a temperatura y agentes químicos agresivos.
  • Acetal (POM): rigidez y precisión dimensional para bloques industriales opacos.

Más información en plásticos técnicos.

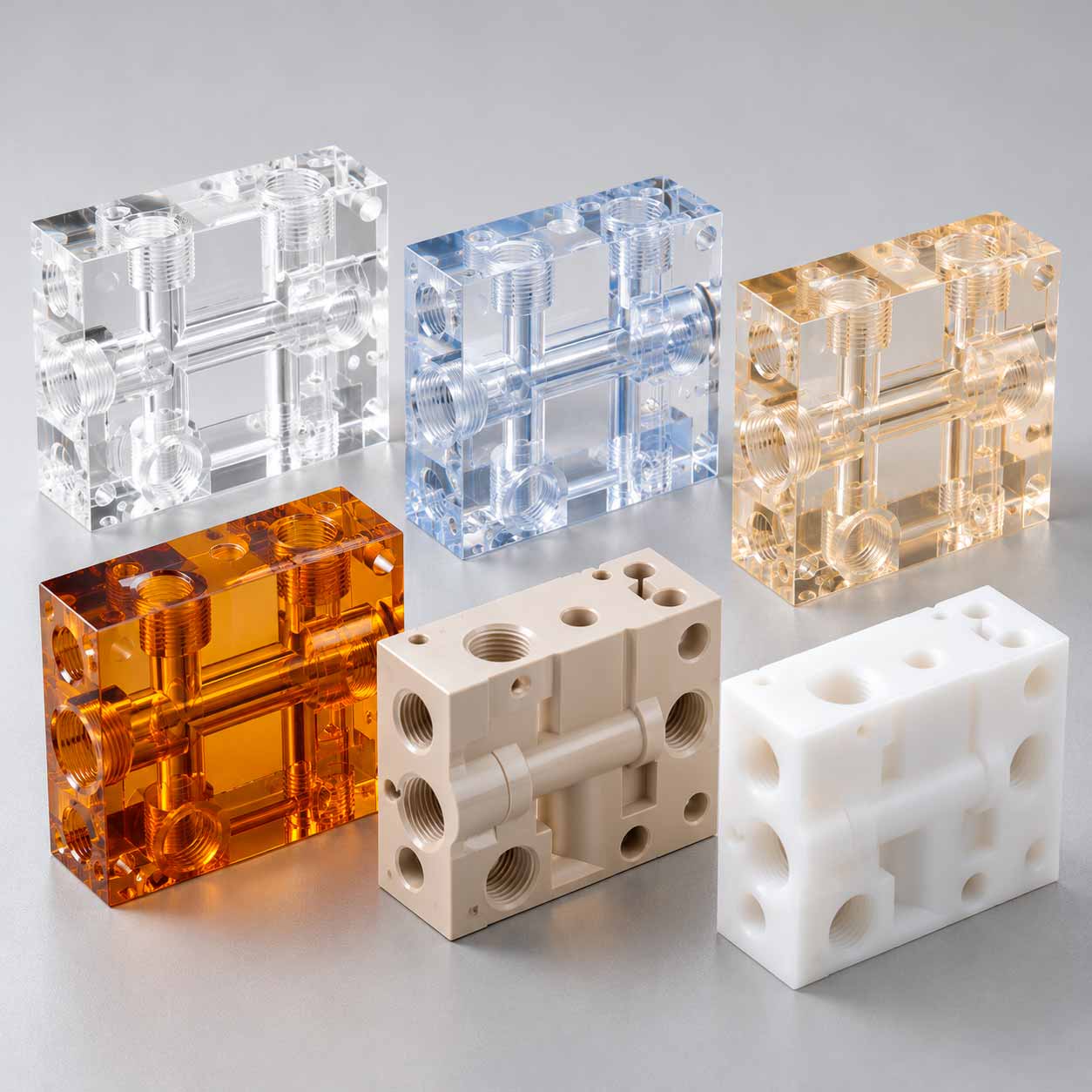

Manifolds mecanizados en metacrilato, polisulfona y PEEK

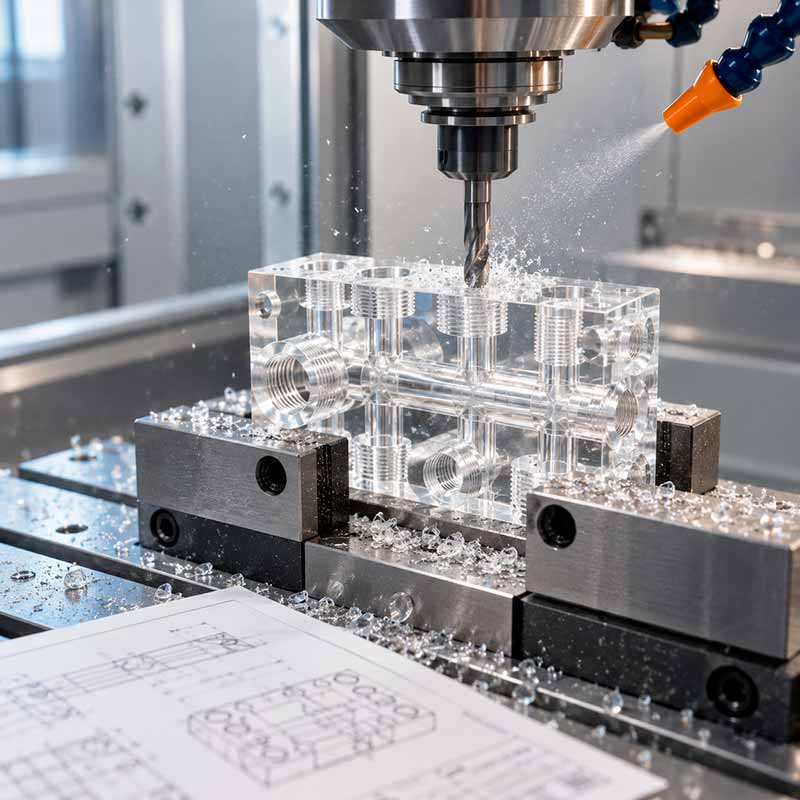

Mecanizado CNC de un manifold de plástico en el taller de Mecyplastec

Del plano a la pieza

  1. Plano o muestra: nos facilita el plano 2D (DWG o PDF), el modelo 3D (STEP) o una pieza existente, que digitalizamos con escaneado 3D e ingeniería inversa.
  2. Revisión técnica: validamos geometría, material y acabado, y proponemos mejoras de fabricación.
  3. Prototipo: fabricamos las primeras unidades para verificar el montaje en su equipo.
  4. Producción en serie: repetimos la pieza con la misma precisión en cada lote.

¿Cómo podemos ayudarte?

Tanto si necesita un manifold nuevo como replicar o mejorar uno existente, nuestro departamento técnico le asesora. Envíenos su plano o su pieza y le preparamos una propuesta.
